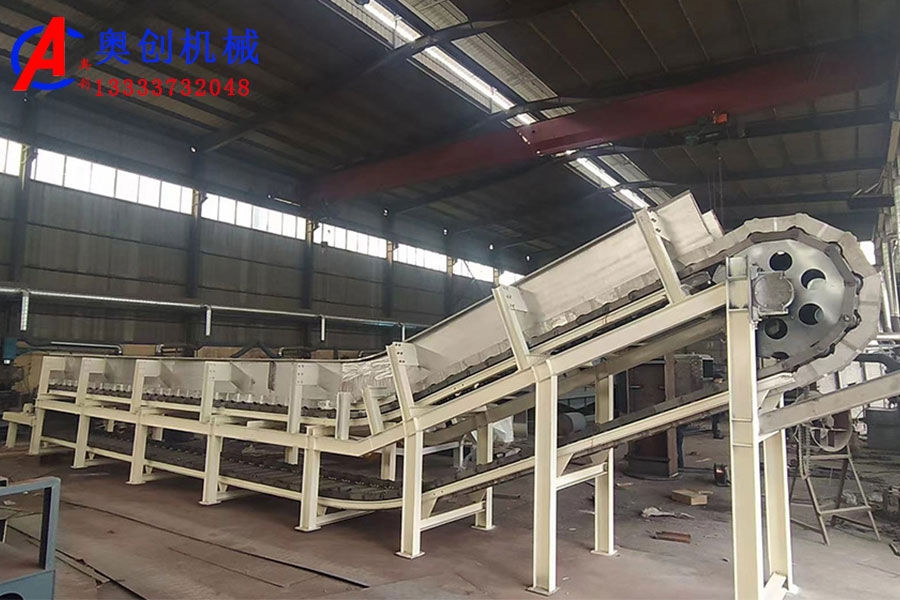

链式输送机的基本结构
奥创机械
2024-05-29 14:30:48
0次
链式输送机基本结构：
1、机头部：由机头架和安装其上的链轮组件、联轴器、减速箱和电动机组成。
2、机尾部：机尾架、链轮组件、联轴器、减速箱、电动机。
3、机身部：中部槽、刮板链、铲煤板、挡煤板。
4、辅助装置：主要包括紧链装置、推移装置、和锚固定装置。
链式输送机的安装步骤及方法；
1、按制造厂出厂时的各段机壳的连接标记顺序组装，各段机槽法兰内口的链应平整、密合，如有错位，只允许比链条前方运行前方的法兰口稍低，其值不得大于1mm，不允许接口法兰合导轨处与欧上下、左右错移，以保证链条运行时不致于产生卡碰现象。
2、调整后，头节部分必须牢固的焊接于安装支架上。尾部、中间机壳合其它节段适当固定，以防止输送机运行时产生摇动移位。
3、头轮、尾轮及导轮、托轮必须对中。轮轴应保持平行，以免链条跑偏。
4、安装链条时应再次检查链条是否转动灵活。只有转动灵活的链条才能安装。
链式输送机的链条，自上而下吊装较为方便。当链条进入输送机后，其尾端应用撬杠合结实的绳索拉住，以便串接链条后，防止链条下滑速度太快而造成事故。
5、驱动装置架必须牢固的安装在基础或平台支架上。电动机、减速器的输出轴应和输送机头部的输出轴平行，大小链轮应对中，定位后用螺栓与驱动装置架紧固。
6、开式链传动的传动链在安装前，应先启动电动机，观察链轮的传动方向是否与链条的运行方向一致，如旋转方向有误，应在重新连接电源线后方可安装传动链条
